构建智慧安全管理体系,简述大港电厂人员定位系统的应用

发布时间 :

2020-06-30

点击:45

如何做好安全管理是电厂永恒的主题,天津大港电厂为实现人员安全管理,选择了云酷科技的三维可视化人员定位系统用于建设人员安全管理体系。

三维可视化人员定位系统

云酷科技的三维可视化人员定位系统,是结合UWB高精度定位技术、三维可视化、图像/人脸识别等技术与电厂传统人员管理模式结合的人员安全管控系统,是根据智慧电厂概念和云酷科技多年来的行业积累所研发的系统,通过以下几个模块为电厂构建全新人员安全管理体系:

一、监控中心

1、报警监控:系统后台根据实时定位信息、历史数据结合作业信息针对全厂高风险作业、电子围栏非法闯入、靠近危险区、超时停留、SOS报警求救等安全相关事项进行实时监控和计算,一旦发现异常实时反馈并通知相关负责人,方便安全管理的及时性,将安全风险降到最低。

2、数据监控:系统为管理人员及厂领导提供全厂综合数据的统计,方便管理者及领导第一时间了解全厂人员分布及作业情况。统计数据包括全厂人员、外委人员、在厂职工、工作票、操作票等数量进行实时统计,点击相应数据可查看详细情况,可定位到相应的人员及作业位置进行调取视频监控查看。

人员定位系统展示图

二、人员定位

系统实现人员在三维地图上实时显示,分区域显示等功能:

(1)身份识别:每人佩戴一个定位标签,快速识别人员身份;

(2)实时定位:电子标签和定位设备之间不断测距,实时定位并显示在三维地图上;

(3)人员位置快速查找追踪:在系统中输入人员卡号或姓名可快速查找人员,系统会立刻弹出人员所在位置,并有闪烁提示;

(4)不同生产区域人数统计: 将不同区域人员数量统计显示;

(5)标签低电自动报警:系统实时监测定位标签电量,电量不足时提醒充电;

(6)主动报警:当人员遇到突发情况能够通过按定位标签上的报警按钮实现快速、安全地报警;

三、历史轨迹

1、当发生危险后或者想要通过查看人员(车辆、工器具)历史时间段的位置信息时,可通过在历史轨迹功能下输入人员姓名/卡号和时间(搜索支持模糊搜索、简拼、全拼搜索),搜索任意人员在任意时间内的活动轨迹。历史轨迹由不同时间段不同区域变化历史表格和在三维地图上的轨迹路径变化两部分组成。历史轨迹查询支持多种不同的模式,单人模式、多人模式以及热力图模式。历史轨迹查询时可进行1/2/4倍速快进、暂停、以及拖动时间轴进行定点播放,多种不同的数据及查看方式方便管理人员对历史数据的有效分析和利用。

2、历史轨迹播放过程中支持按不同的区域和时间调用相对应的历史时间段的视频监控,视频监控画面可按1/4/9/16四种不同的宫格进行显示,全方位还原当时的真实情况。

四、电子围栏

1、在三维地图上进行可视化配置,通过简单的单击和双击操作可设置各种不同形状的多边形电子围栏,方便快捷。

2、电子围栏按类型可分为固定、临时和自动围栏,固定电子围栏设置完成立即生效,临时电子围栏可根据设定的时间段内生效,自动围栏可根据两票信息自动生成相应的围栏,防止非作业人员闯入,两票结束后自动关闭围栏。

3、电子围栏按照报警种类可分为闯入报警围栏、靠近报警围栏、超时报警围栏,用户可根据不同作业区域不同要求设置不同的报警规则。

4、围栏授权支持黑名单和白名单两种不同的方式,简单方便。

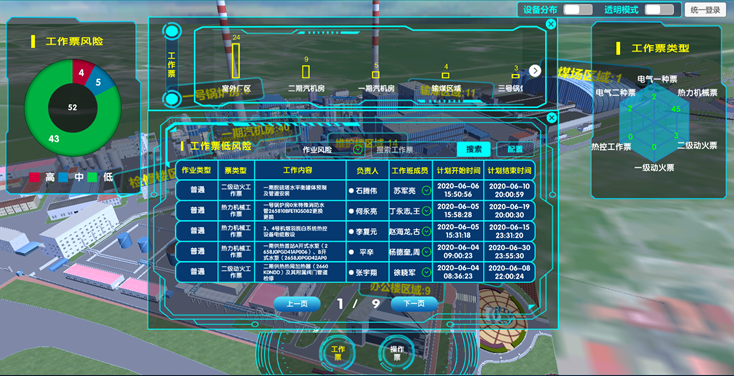

五、两票分布

接入电厂的两票系统和缺陷系统数据,只筛选出当日正在执行的两票和未完成的缺陷。根据两票和缺陷的内容通过提前预设好的KKS编码和关键字关联到设备或者区域上,实现两票和缺陷分区域分布显示。将两票中风险等级高的进行报警显示,提醒安全管理人员注意。

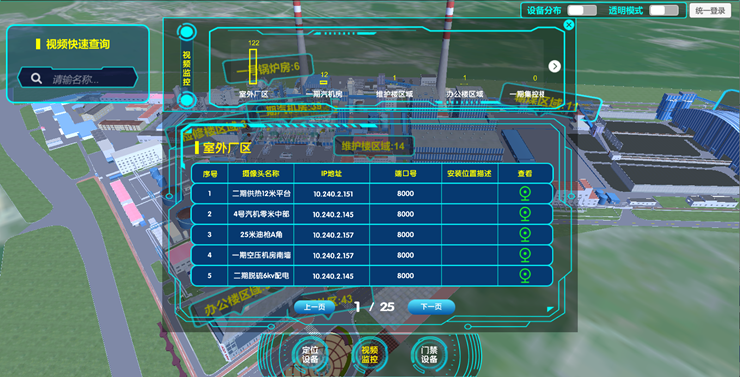

六、安防设备

接入电厂现有的视频监控系统、门禁系统以及项目现场建设的定位设备,实现定位设备、视频监控设备、门禁设备的区域分布,三维可视化分布、设备快速查找、视频快速调取、门禁日志快速查询的功能。

七、安全学习

安全事故的学习是安全管理的重要方面,本系统将整理近10年电力行业全国的安全生产事故情况,按照事故发生位置及相关设备关联到相应的三维地图上进行黄色蒙层展示,管理人员可通过点击蒙层可查看事故详情。当现场工作人员携带定位标签进入对应区域时,系统会自动通过短信或APP推送相对应的安全事故进行作业安全提醒,同时安全生产事故库支持动态维护。

八、行为分析

行为轨迹:系统充分利用定位历史信息,自动记录和统计定位人员进出各区域的时间和停留时间。

关键点监控:用户可根据需要将重要位置设置为关键监控点,当人员携带定位标签经过关键监控点时,系统自动记录到达关键监控点及停留时长信息。

到岗到位:用户可在三维地图上配置到岗到位地点,设置到岗到位规则,到岗到位的周期支持日、周、月、年等不同频率设置,方便灵活,系统根据配置的到岗到位规则自动记录到岗到位情况。

巡点检:用户可在三维地图上配置巡点检的地点,系统同时支持巡点检路线的配置,巡点检任务的配置,系统根据用户配置的巡点检规则匹配定位信息自动判断巡点检结果。


人员定位系统大港电厂的实际应用

天津大港电厂为保障和加强人员的安全管理,使用了云酷科技的三维可视化人员定位系统,实现了各个层面上的现代化安全管理。

展示层:

通过三维建模,全厂实现三维模型与实际场景1:1高仿真模拟,在系统内可直观查看厂内各个区域,为人员的实时安全管理提供了三维交互。汽机房内景、锅炉房内景、翻车机室内、输煤栈桥、转运站、煤场内景精准建模包括设备尺寸和设备位置的1:1模拟,满足高精度定位需求。实现汽机房、锅炉、输煤栈桥、翻车机室等分层剖面展示,展现效果良好。且系统支持如浏览、鸟瞰、行走等多种模式的浏览功能。

应用层:

系统集成两票管理、隐患缺陷管理、到岗到位管理、视频监控管理,实现区域分布、人员联动分析。实现了:

1、建设成立人员实时监控中心与实时预警中心;

2、人员实时定位、历史轨迹查询,视频实时跟随与历史视频联动;

3、区域电子围栏维护、报警提醒、事故案例推送功能;

4、人员到岗到位、巡点检智能行为分析;

5、设备维护、动态接口接入等功能。

硬件支持

自主研发的硬件设备是三维可视化人员定位系统能够表现优秀的基石,大港电厂在厂区道路、汽机房、风险源区等区间安装定位锚点、激励器共计489个,向外委队伍、安全监察部、运行部、维护班、燃料检修等各部门发放定位标签157个,平均每日使用量90个,实现了高精度人员定位和实时人员管理。

三维可视化人员定位系统的使用,帮助大港电厂及时有效处理了安全巡查统计分析、运行巡检统计分析、外委队伍实时分析、重点问题原因分析等问题,做到人员安全的科学化、智能化管理,为大港电厂的智慧化转型提供了具有实际效果的安全管理工具。
