双维电厂:基建期的定位系统应用分享

发布时间 :

2021-05-27

点击:73

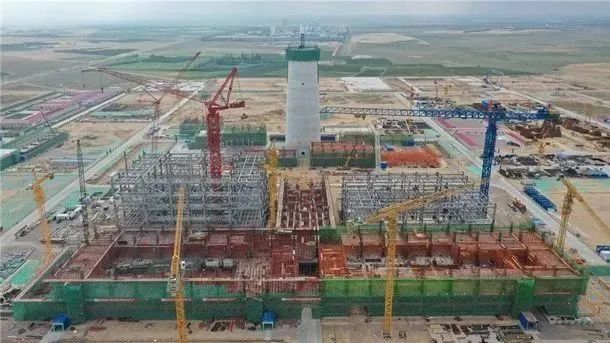

国电双维上海庙电厂是国家“西电东送”,“国家大气污染防治”和“煤电节能减排升级与改造行动计划”发展战略的重要项目之一,是国家能源集团倾力打造的首个智慧化标杆电厂。该厂于2019年6月22日开工建设,计划2022年1月底第一台机组发电,2022年3月底第二台机组投产发电,目前正处于基建期,共有1700余名施工人员和40余辆大型机械入驻,如何做好基建期的人员、车辆、设备的安全管理成为最切实的需求。针对双维电厂的实际需求,云酷科技与图为、远光公司合作,共同为双维电厂搭建人员定位系统,用于人员、车辆、设备的实时定位及安全管理。


项目需求

相较于运行中的电厂,基建期电厂对安全管理的要求有着诸多不同,双维电厂对安全管理的需求主要有:

1、实现烟囱区域范围存在定位和人数统计;

2、实现汽机房及锅炉区域存在定位和人数统计;

3、分两个阶段实现锅炉的分层定位。第一阶段实现底部3层的定位,第二阶段,当锅炉建设完成封顶后实现剩余层的定位;

4、实现钢冷塔区域定位存在定位和人数统计;

5、实现钢冷塔作业面的人员定位;

6、实现全厂道路的车辆定位和超速报警。

从需求中可以看到,双维电厂对区域划分、各区域人员统计以及厂区内车辆管理等方面有着更高的要求。

解决方案

1、设备布置

根据项目需求,云酷科技在电厂各区域的道路两侧以立杆的方式安装定位锚点及通讯基站,达到道路区域的精准定位,并在厂内每个道路的转角、岔口地方安装定位锚点实现当前路口的精准定位。其余建筑区域与花园电厂类似,根据定位需求不同采取不同的定位方式,详情查看:《花园电厂人员定位系统案例分享》

2、通讯设计

根据现场情况,云酷科技决定定位基站与通讯基站之间采用无线LORA方式进行通讯,现场定位基站只需满足供电即可,无需架设网线或光纤。

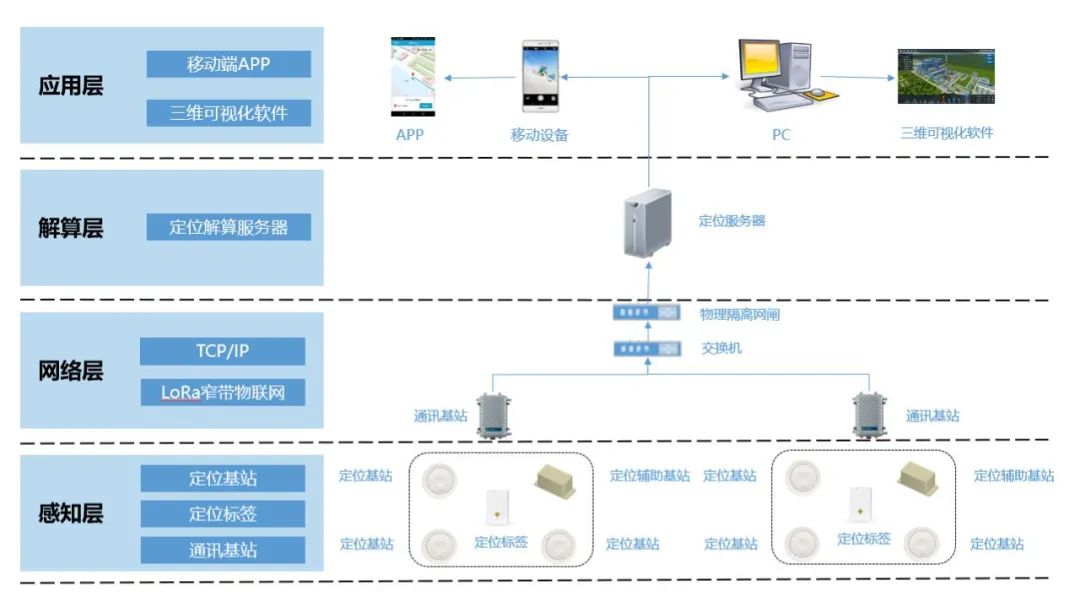

网络拓扑图

3、功能实现

通过全厂区的定位设备安装及三维建模,系统整体可实现:

3.1 人员定位

人员在三维地图上实时显示,实现身份识别、精准定位、人员快速查找与追踪、不同区域人数统计等功能。

3.2 车辆定位

实时定位作业车辆、固废车辆等位置,实现车辆信息查询,实时定位监督,跟踪车辆行驶轨迹,偏离路线报警、非法闯入报警等功能。

3.3 电子围栏

根据定位需求设置固定、临时及自动电子围栏,对闯入、靠近、超时作业等违规行为进行报警。

3.4 RFID门禁集成

定位标签卡集成RFID芯片,人员携带定位标签可作为门禁卡使用。

3.5日 志报表

系统提供SOS报警日志、标签绑定与解绑日志的操作日志供查看。

现场设备安装展示

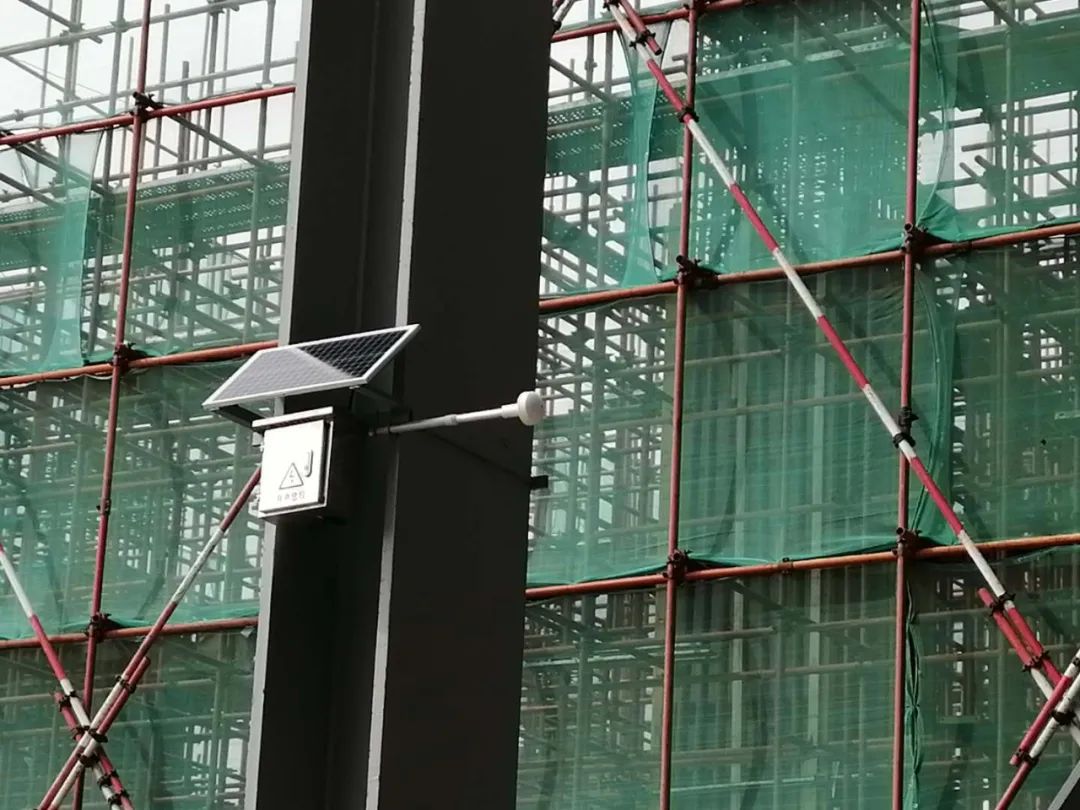

锅炉区太阳能锚点

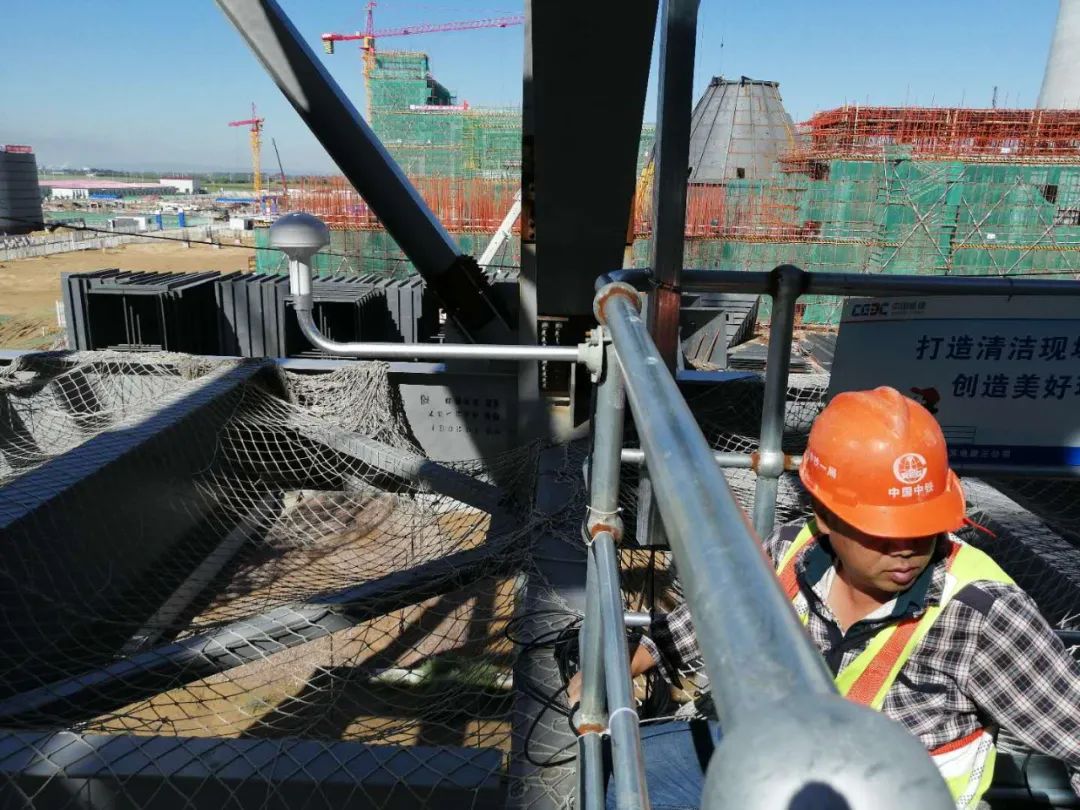

锅炉区锚点1

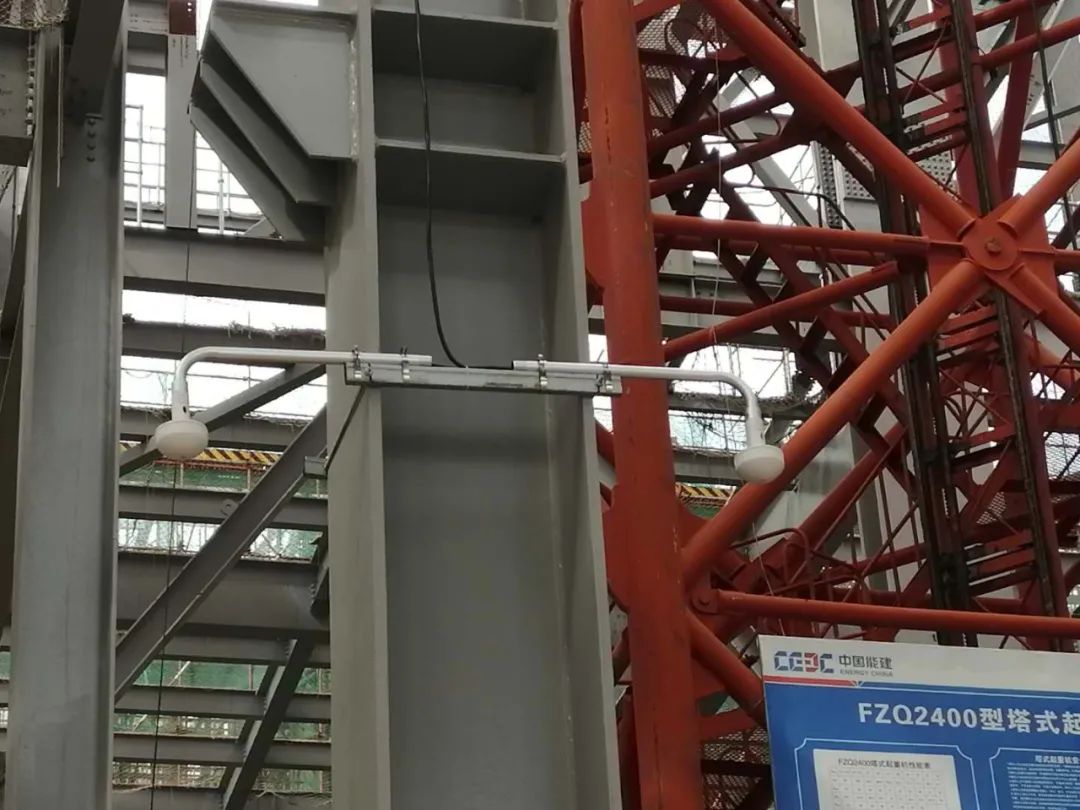

锅炉区锚点2

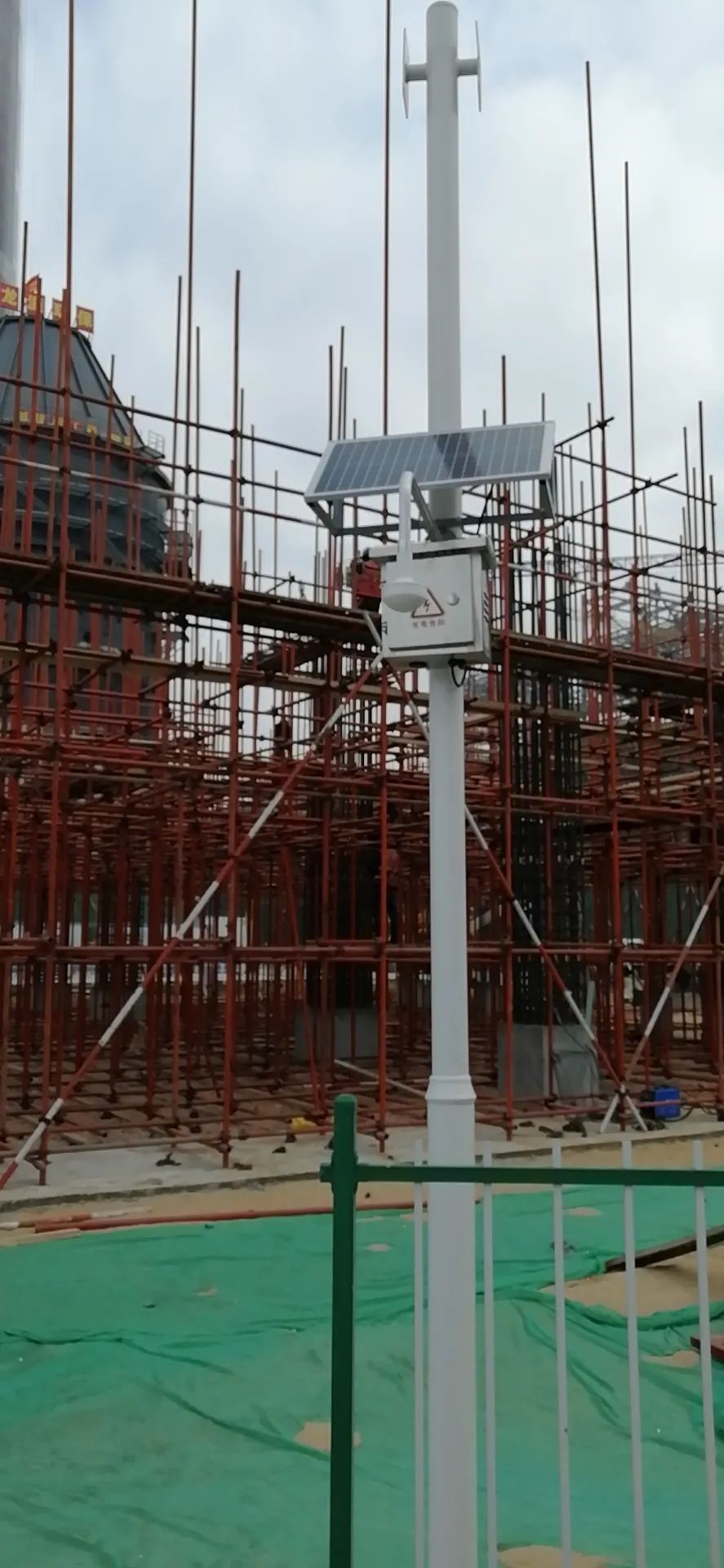

厂区立杆/点位安装1

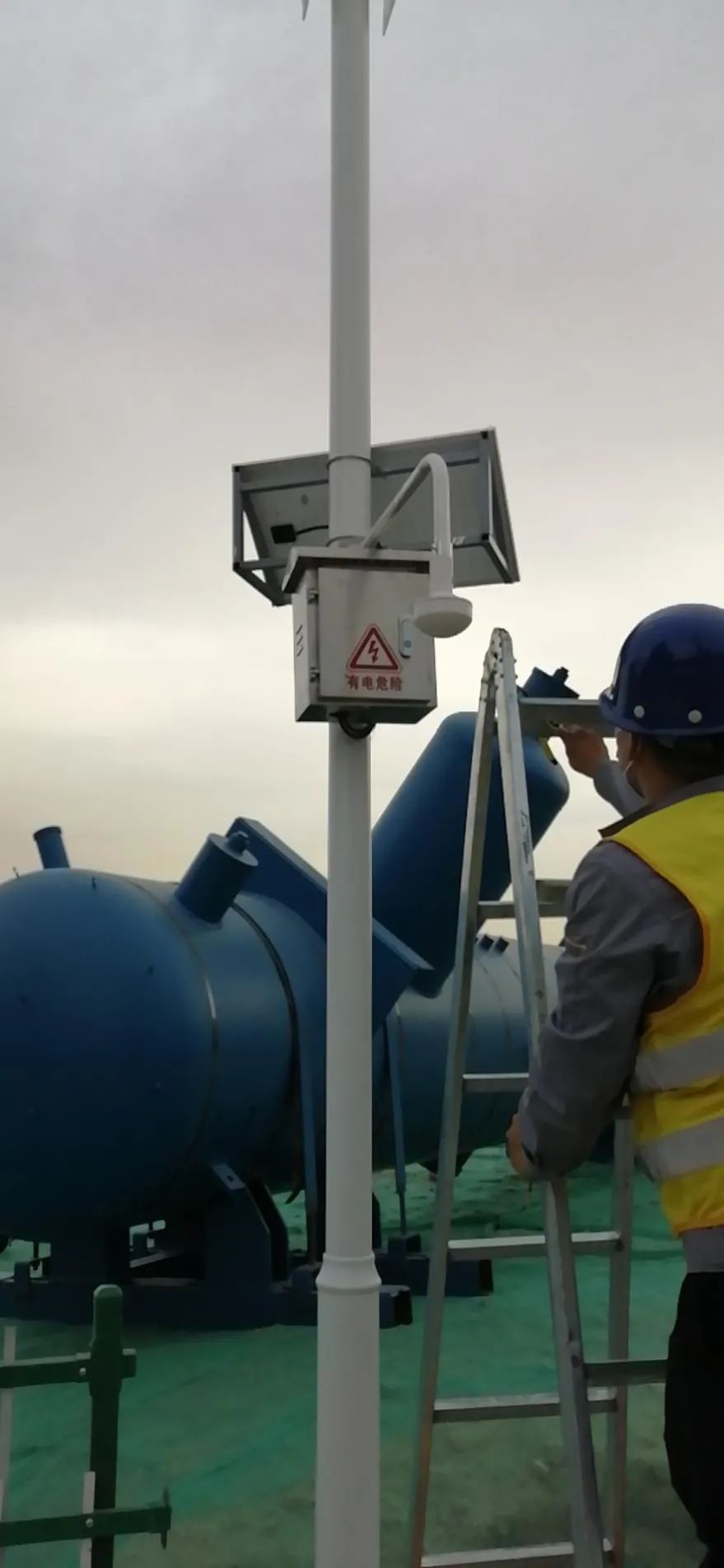

厂区立杆/点位安装2

基建期的电厂人员多、任务重、安全管理要求高,云酷科技人员定位系统的应用,充分满足了电厂对人员、车辆、设备的安全管理需求,为电厂基建期有效防范现场作业安全问题提供了重要的支持,辅助、保障工程建设进度与建设质量。
