国网江西省电力有限公司变电站人员定位系统案例分享

发布时间 :

2020-10-14

点击:22

近日,国网江西省电力有限公司采用河北云酷科技有限公司设计的基于UWB技术的三维可视化人员定位系统来进行人员的安全管理工作,目前该项目已进入现场部署阶段,预计到2021年4月进入运行阶段。该项目的部署,为国网江西省电力有限公司变电站的安全管理问题上提供有效的帮助。

变电站是电力传输的关键环节,是电力系统中变换电压、接受和分配电能、控制电力流向和调整电压的电力设施。

变电站人员定位

变电站的变电工区是典型的高危工作区域,是电力传输领域的重中之重,稍不注意就容易发生重大事故。变电站对人员定位安全管理的需求主要体现在三点:

1、生产区域安全作业需求

传统的安全作业主要是通过视频监控,在那个无线定位技术还比较粗糙,定位精度在米级的时代,视频和定位联动是不可想象的事情。纯粹管理人员的模拟视频查看是主流的安全作业监控手段,对距离等的报警主要是依靠人的经验,量化程度低,安全隐患大。

2、日常巡检的需求

变电站的输电线路和设备,需要每天定期的进行巡检,包括温度、电弧等都是可能导致重大事故的前兆,需要在不间断的巡检中发现问题,解决问题,有条件的地方可以是24小时不间断的进行巡检,将事故的可能性降到最低。原先的依托人员的巡检,位置信息不精准,时间控制不仔细,因此有极大的改进的余地。

3、数据集中分析展示

通常变电站已经建设安全生产管理相关视频监控系统和生产管理等系统。但系统各自独立,系统之间没有实现信息流的横向贯通与数据的纵向集成,如现场视频信息、人员定位信息、生产信息等都散落在各相应子信息系统中。

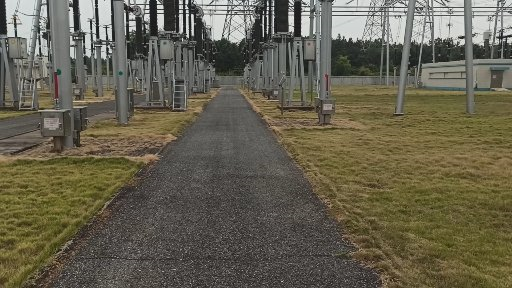

国网江西省电力有限公司变电站

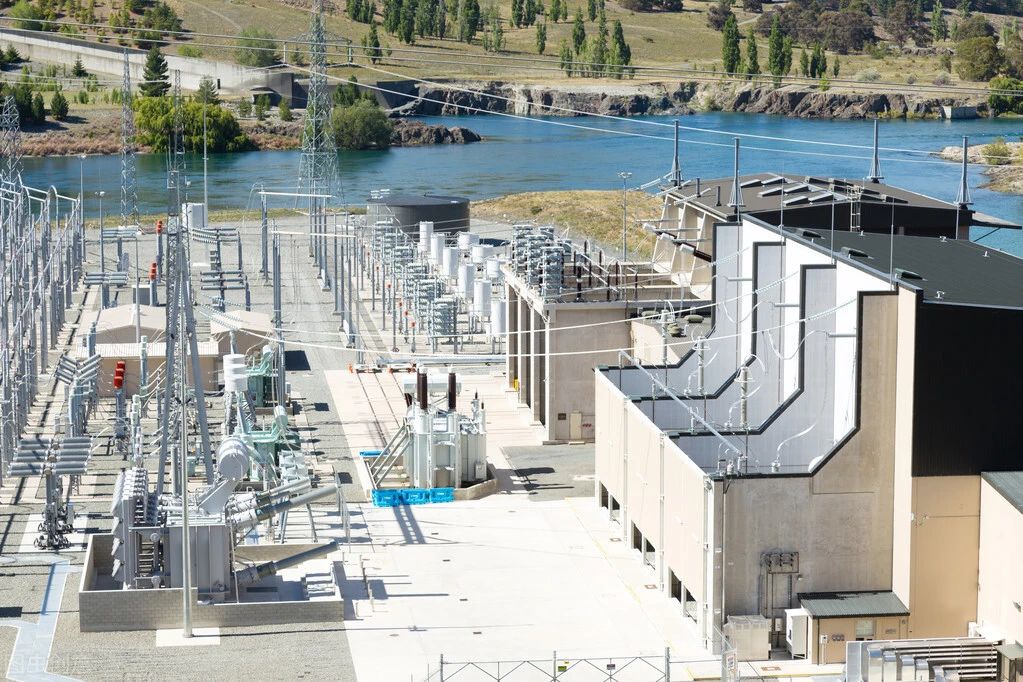

国网江西省电力有限公司变电站

云酷科技在业安全管理领域有着丰富的经验。在此次项目中,云酷科技通过对变电站实际人员安全管理需求的深入解读,结合变电站的安全管理特点,有针对性的进行了硬件设备的部署和软件系统的开发,打造了契合变电站实际情况的人员定位系统,用于进行全方位的智慧化人员安全管理。

系统框架

人员定位系统由数据采集端、服务器端、客户端共同组成,通过三个部分的有机结合,分别实现定位数据的采集上传、定位数据解算、定位数据展示等。

数据采集端:采集端硬件包括定位标签、定位锚点、激励器和通讯基站。定位标签和定位锚点之间通过UWB信道实时测距,测距信息通过LoRa无线网络上传到通讯基站,通讯基站通过有线网络上传服务器。

服务器端:服务器端安装计算程序和数据库,主要用于存储、计算采集端上报的数据,得出具体位置坐标。

客户端:客户端主要负责基本信息的录入及数据展示的界面。录入的信息包括人员及定位卡的基本信息、设备的信息、地图的基本信息;显示的信息包括地图显示、人员图标及位置显示、各类报警信息、各类查询结果显示、各分类统计信息显示等。

人员定位系统功能

1、三维展示模块

系统平台采用三维地图作为基础,实现变电站整体的三维场景浏览、报警监控、重要数据统计、人员精确定位、历史轨迹查询、作业票导入、电子围栏、作业过程管控等功能。提供鸟瞰、导航、自由行走等多种展示方式。

2、监控中心模块

在监控中心显示三维地图、电子围栏信息、报警信息等,安保人员在监控中心就可以全方位的掌握全厂安防信息。在应急事件处置中,可显示现场实景监控,实现应急指挥中心功能。

3、人员定位模块

人员定位功能包括身份识别(电子标签的唯一性)、实时定位、人员追踪、重点人员监控、人员主动/静止报警功能。通过UWB高精度定位技术,实现人员的动态、静态精准定位,误差达到亚米级。

4、历史轨迹查询模块

历史轨迹由不同时间段不同区域变化历史和在三维地图上的轨迹路径变化两部分组成。历史轨迹查询支持多种不同的模式,单人模式、多人模式以及热力图模式。历史轨迹查询时可轨迹进行快进、暂停、慢放以及拖动时间轴进行定点播放,多种不同的数据及查看方式方便管理人员对历史数据的有效分析和利用。

5、虚拟围栏模块

电子围栏支持在三维地图上进行可视化配置,通过简单的单击和双击操作可设置各种不同形状的多边形虚拟电子围栏,方便快捷。

虚拟隔离围栏按类型分为固定、临时和自动围栏,固定电子围栏设置完成立即生效,临时电子围栏可根据设定的时间段内生效,自动围栏可根据两票信息自动生成相应的围栏,防止非作业人员闯入,两票结束后自动关闭围栏。

电子围栏按照报警种类可分为闯入报警围栏、靠近报警围栏、超时报警围栏,用户可根据不同作业区域不同要求设置不同的报警规则。

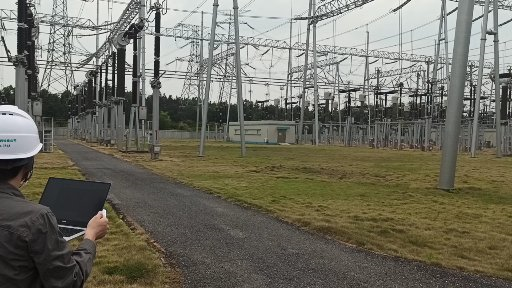

云酷科技工程师现场测量数据

云酷科技工程师现场测量数据

目前国网江西省电力有限公司变电站的人员定位系统已完成初步部署,从软件功能到现场实施均获得了客户的充分肯定,这也再次证明了云酷科技在电力行业安全领域的实力。未来云酷科技仍将继续为电力企业提供各种更智能、更实用、更可靠的安全管理软硬件,助力电力企业实现智慧化转型,实现真正的智慧安全。
