uwb定位基站安装注意事项

发布时间 :

2021-05-26

点击:37

uwb定位基站的安装注意事项包括安装位置选择、安装高度、uwb基站布局、位置要求、支架安装、天线安装。

一、uwb定位基站的安装位置选择

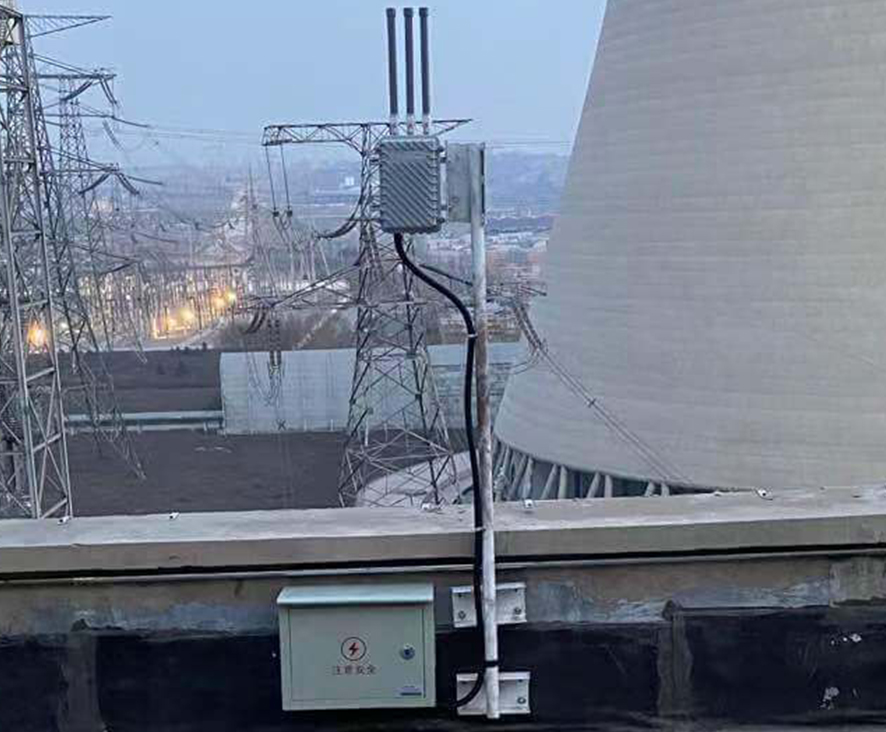

uwb基站安装

1.选择空间无遮挡的视野开阔处安装;

2.uwb基站天线不要贴近金属物。电磁波通过金属面反射会造成非常强的多径效应,从而影响uwb基站的定位精度。

3.基站不要靠近高功率设备,比如的无线电,大型机械日光灯等。由于uwb的信号接近噪声水平,任何高功率多次谐波对它都会带来影响。

4.基站远离液体安装,液体对该频段的电磁波吸收非常明显。

二、uwb定位基站安装高度要求

为了让uwb基站的信号辐射覆盖性能更好,基站安装高度建议离地3 ~8 米。

基站在安装的时候,对布局有一定的要求,在只有三个基站的时候,尽可能安装成锐角三角形

三、uwb定位基站和墙体间隔30cm的距离

uwb基站安装的位置要适度离开墙体,建议和墙体保持30cm 的距离,避免在识别的时候,造成多径的误识别。

所以我们建议通过配套的固定支架来安装uwb基站,确保基站和墙体的保持一定的间隔。

四、uwb定位基站工作温度要求

 一般uwb基站的工作温度范围是-30 ℃ ~ 70 ℃或-20 ℃ ~ 70 ℃。所以uwb基站的工作环境温度建议在-20 ℃ ~ 70 ℃ 。具体工作温度范围可参考每一款uwb基站的规格说明书。

五、uwb基站的布局要求

uwb基站在安装部署的时候,对布局有一定的要求。在定位区域内,如果只部署3个uwb基站的话,我们一般采用锐角三角形形式的部署,如下图左边所示,确保所有uwb基站之间的间隔距离适中。避免按钝角三角形的形式来安装部署,如下图右边所示,这样的布局形式会对系统的定位精度造成不良的影响。

六、uwb基站安装配套的POE网线要求

如果您选用的uwb基站采用POE网线供电和传输数据,一般网线的长度不宜超过100米,且需要选用超五类以上的网线。如果品质不好或者过长 ,会导致uwb基站设备的供电电压不够,导致uwb基站无法正常工作。

以上就是几点uwb基站安装布局的注意事项。
