华电电力研究院锅炉炉外管道状态在线监测系统

发布时间 :

2021-02-05

点击:21

背景介绍

火力发电厂锅炉的主再热蒸汽、给水管道等炉外管道系统具备输送工质流量变化大,参数调整范围宽等特点。导致运行过程中管道伸缩量变化显著,对支吊架系统的动态载荷冲击影响极大。实际工作中,经常发生支吊架的偏移、欠载、过载甚至断裂失效等缺陷故障。而一旦某一支吊架发生断裂失效,管道的整体重量会重新分配到其他支吊架和焊口区域,极有可能导致其他支吊架与焊口过载、断裂等现象的连锁反应,如不能及时发现、及时处理往往会酿成重大的安全事故。

华电电力研究院

解决方案

本项目旨在通过信息化系统建设整合项目现场针对管道及其支吊架设备安装的各类物理测点数据以及SIS系统中既有的管道运行监控数据,实现锅炉高压蒸汽管道、低压蒸汽管道、高压给水管道及其附属设备工作状态的实时监控、风险预警与历史参数指标查看。实现设备参数的三维可视化展现的同时实现设备基本信息台帐、检修记录台帐的有效管理。同时基于甲方提供的管道寿命风险评估算法结合管道压力/温度/壁厚/管径、材料强度参数等基础数据,完成算法程序开发,实现管道寿命损耗计算,判断寿命下降趋势是否异常,核实风险预警的准确性。

设备状态监测

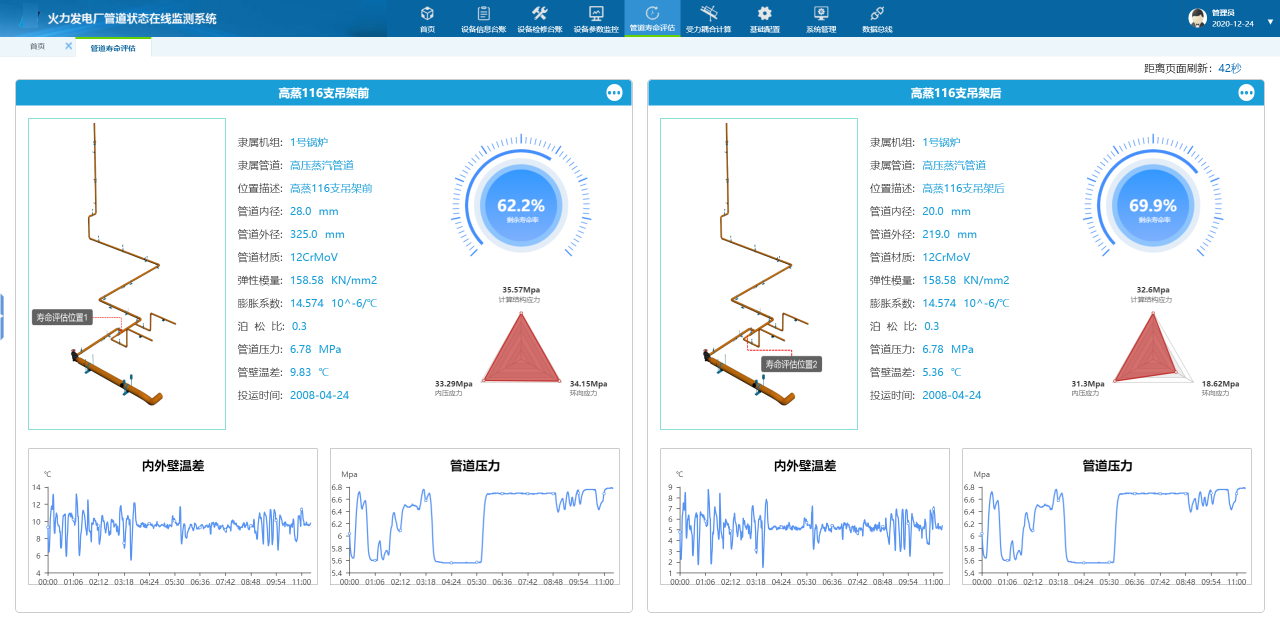

界面展示1

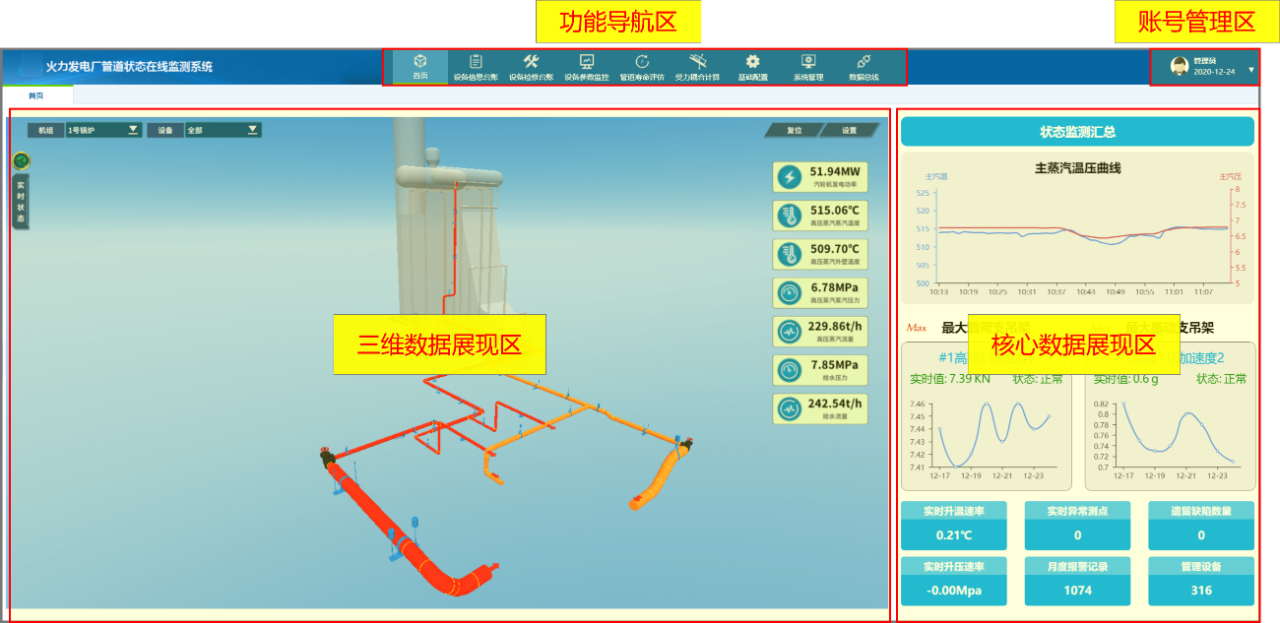

界面展示2

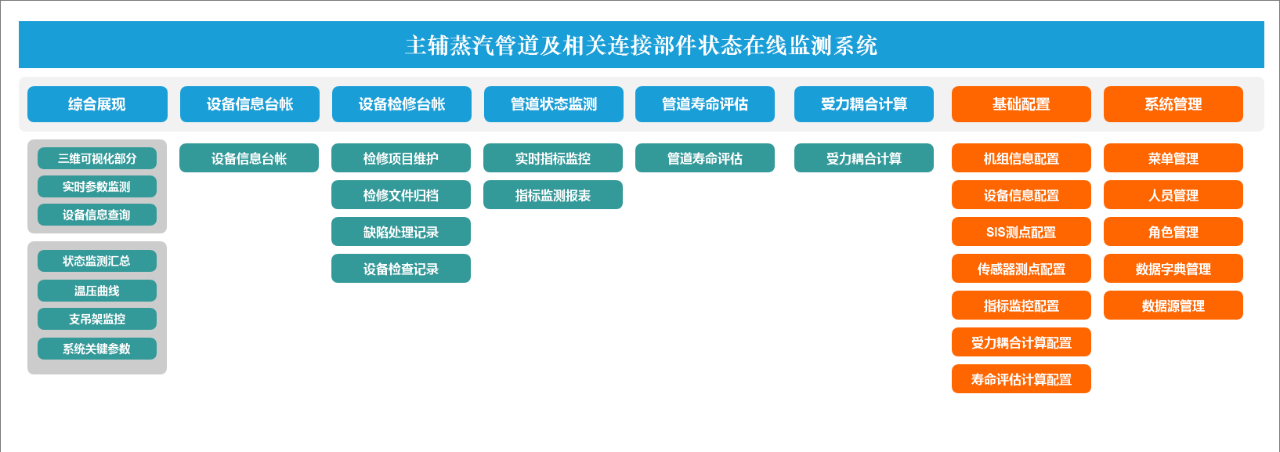

功能架构


应用效果

项目通过整合传感器感知技术、计算机信息技术、三维可视化展现技术实现辅蒸汽管道及相关连接部件安全监督管理工作的信息化升级。辅助电厂管理人员实时评估设备健康状态,追溯事故成因,提升电厂“状态监测及风险评估”相关技术管理能力,为后续开展相关技术的研究管理工作打下良好基础。
